SPD外部专用脱离器,SCB外置脱离器,后备保护装置的作用和意义

发布日期:2022-11-02 08:31
浪涌保护器前面的断路器有什么作用?

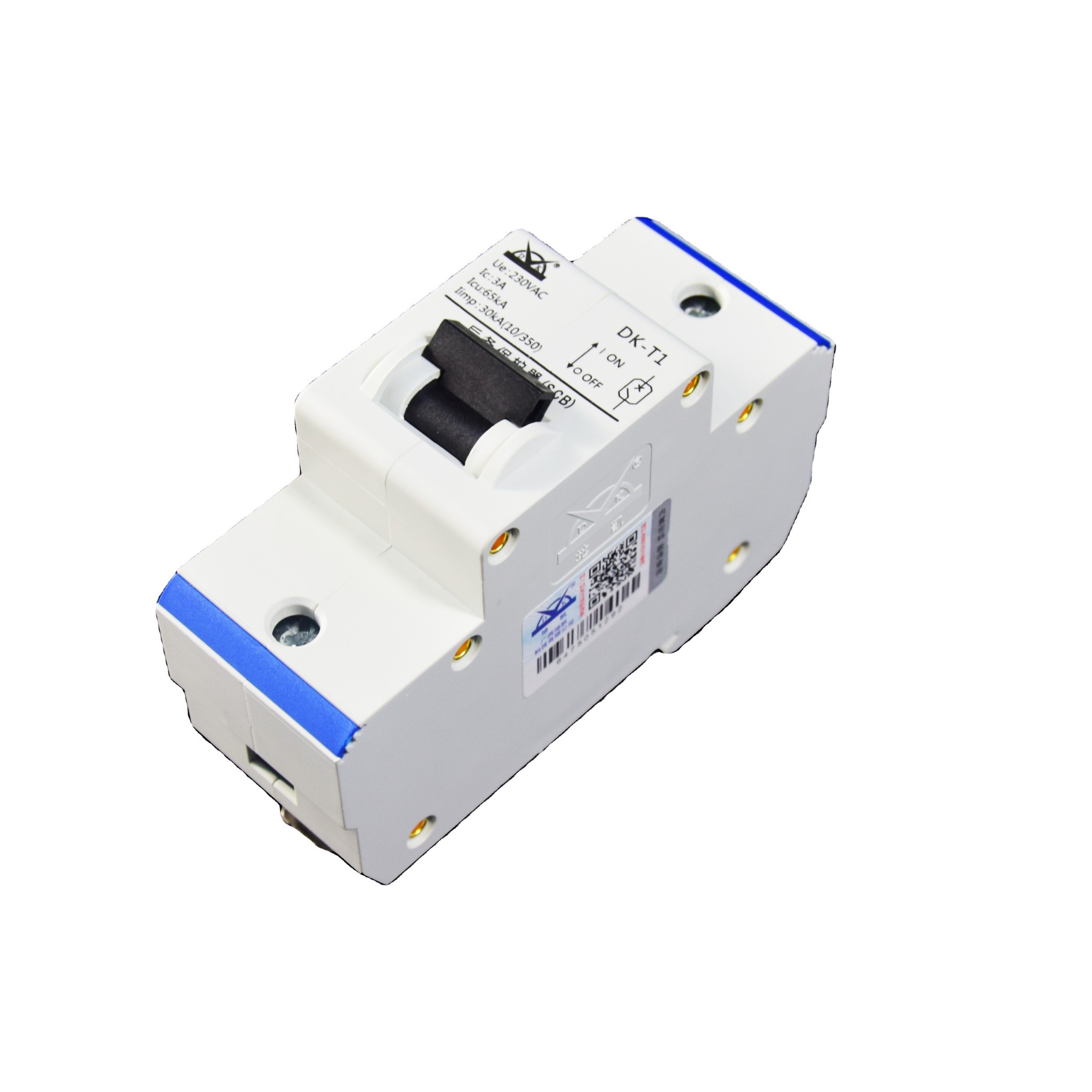

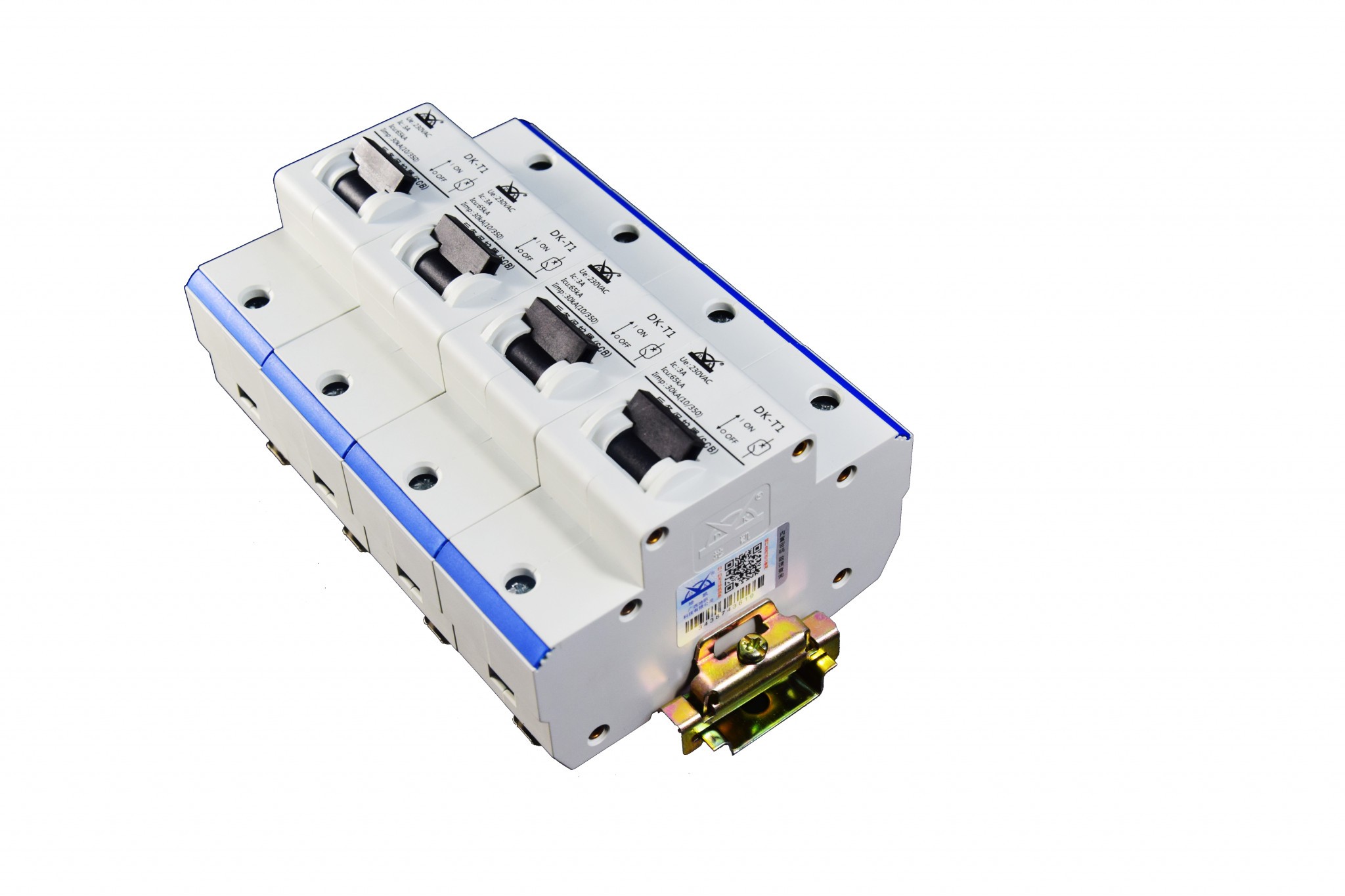

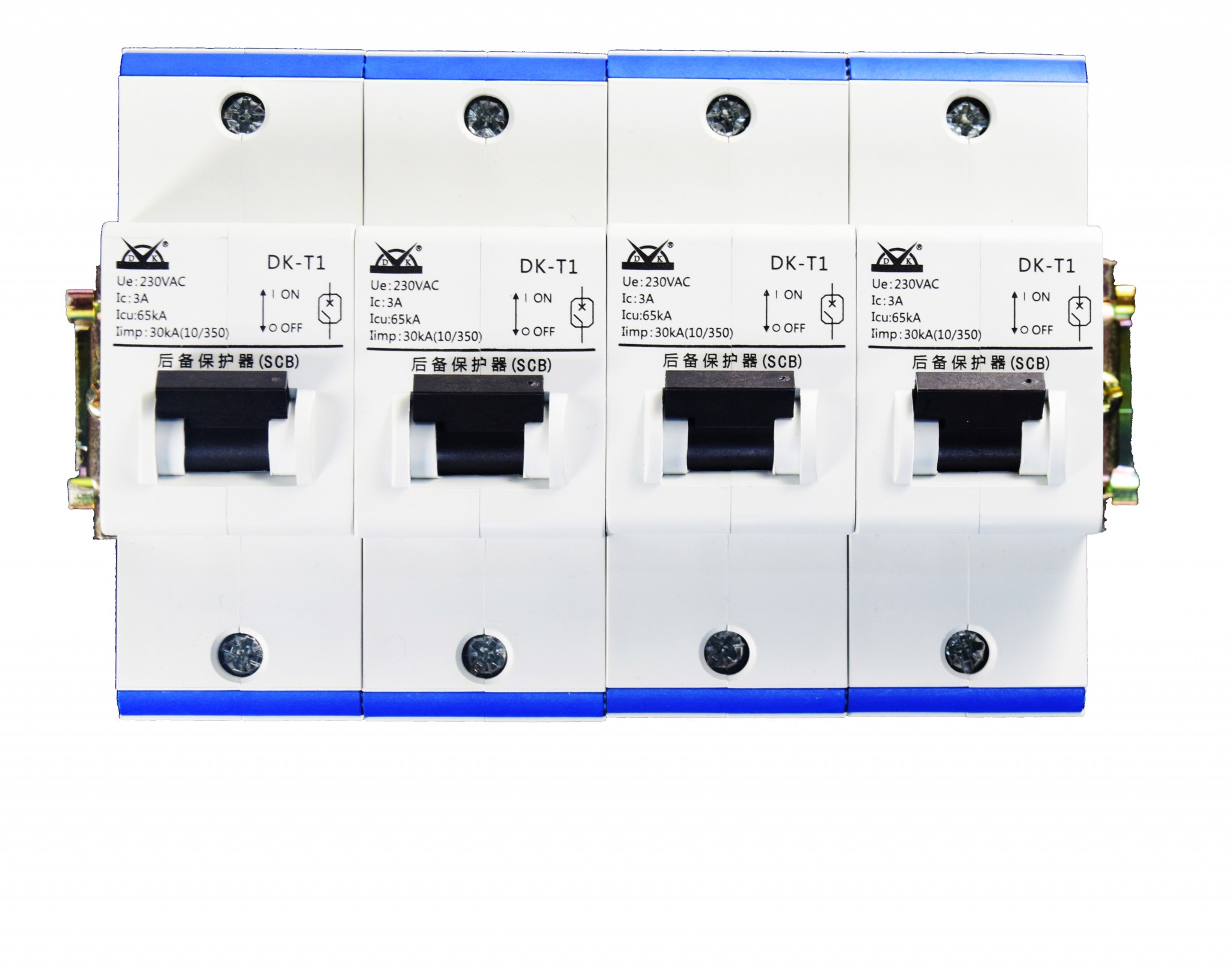

依据相关标准(GB/T18802.12-2014和GB50057)相关规定,电涌保护器(简称:SPD)回路前端必须串联短路脱扣装置。由于熔断器和断路器不能与SPD协调配合,当SPD失效或短路时,仍有可能发生火灾和设备遭雷击损坏的事故;而后备保护器(简称:SCB)专为SPD设计,大雷电冲击下不分断,SPD发生故障后小工频电流流过迅速分断,能有效消除相关隐患。



问题一:浪涌保护器前面那个断路器(方框内)有什么用?
如果被雷击,断路器因为电流过大断开了,那浪涌保护器岂不是起不了导通分流的作用了?
前置断路器或空开的目的是保护浪涌保护器免受持续过电压(过电流)的损坏。持续过电流 足以损坏浪涌保护器,浪涌保护器的特殊性就在于其“滤除”的是浪涌(微妙以下级别的过电压脉冲),而对于时间效应更长的过电压(过电流),起防护作用的是断路器、空开、漏保、熔断器等。



SPD前面用普通的断路器是不对的。SPD后备保护采用普通断路器的问题:
1.SPD在雷击泄放的情况下,会有大电流通过微型断路器(MCB),容易使MCB误动,同时大电流通过MCB的触头,也会产生电磁斥力,比较大的情况下,MCB会爆炸。
2.断路器由于内部电感的存在,SPD瞬间过载的情况下残压比较高。因此需要选择熔断器或者专用SPD后备保护器。另外,SPD主要是泄放雷击电流的,熔断器的选择需要保证躲过雷击电流,这个是参数选择时的核心标准。
那么,浪涌保护器SPD前面加熔断器SCB,雷击时会不会熔断?
浪涌保护器前加SCB熔断器或断路器的目的:
1)防止因雷击而产生的工频续流(针对放电间隙型器件)对SPD及其线路的损坏。
2)方便维护更换SPD。
3)防止因SPD老化(如mov器件的漏流增大)而造成线路故障。

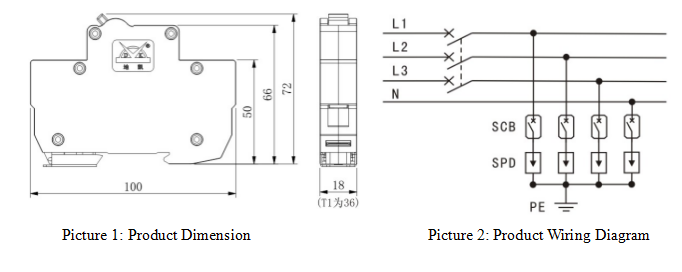

SPD部分相当于一个分支回路,该回路设置保护电器(断路器或熔断器)以避免浪涌保护器本身出现短路击穿(限压型SPD)或工频续流(开关型SPD)时,造成主电源进线开关跳闸而导致断电范围扩大。
浪涌保护器前端串联的外置脱离器、断路器均是为了保护浪涌保护器(SPD),但地凯科技更倾向于采用断路器。因为熔断器的熔丝被熔断后不易发现。
总结一下,SCB熔断器基本上有四大作用:
(1)当SPD本体损坏、短路,并且内部熔丝、脱离器失效时的间接接触防护(GB16895.22);
(2)避免SPD失效使得主电路中断供电(GB16895.22);
(3)限压型SPD劣化短路保护(GB18802.12);
(4)熄灭开关型SPD的工频续流(GB18802.12)。
